STC导轨智能小车无线控制方案

一、项目背景

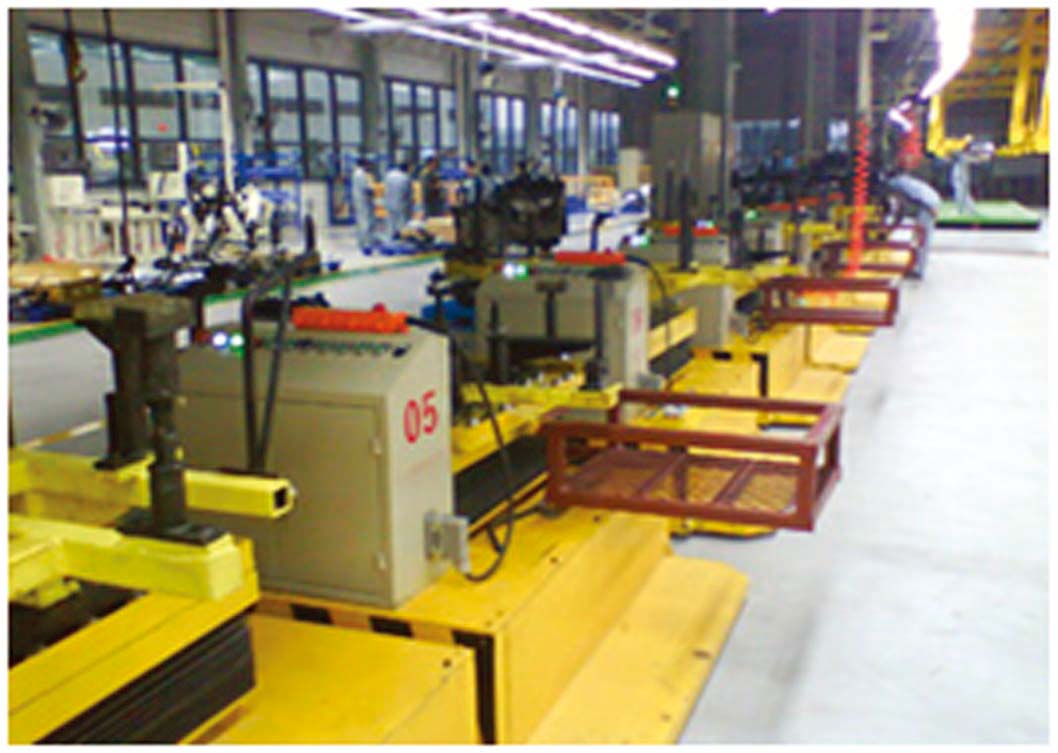

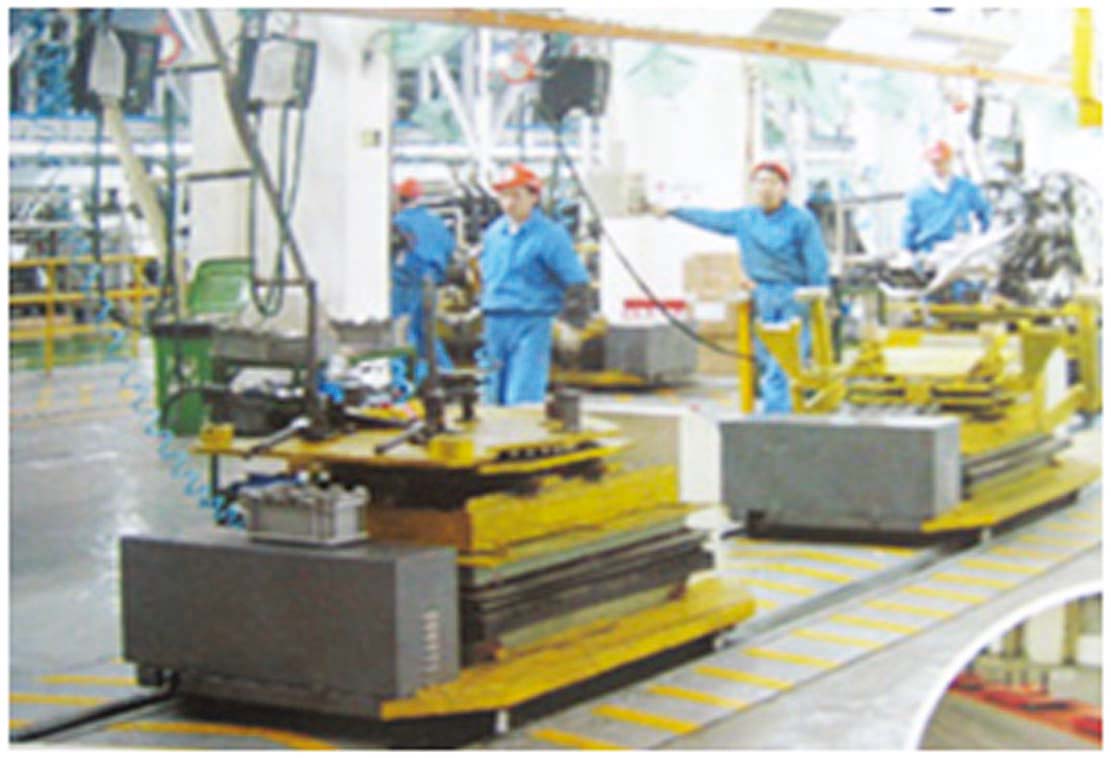

STC导轨智能小车系统是一种在轨道上运行的智能输送小车。 采用模块化设计,可根据需要设计成众多布置形式、PLC控制、控制信号通过移动总线或智能编码传输、滑触供电、变频调速,具有组织生产、自动分岔及合流、自动快速输送、自动升降、自动积放、自动认址、精确定位、故障自诊断、动态显示、远程监控等功能。
该系统可广泛应用于汽车、工程机械、农业机械、仓储物流、家电、烟草、摩托车、轻工等行业。

二、项目方案

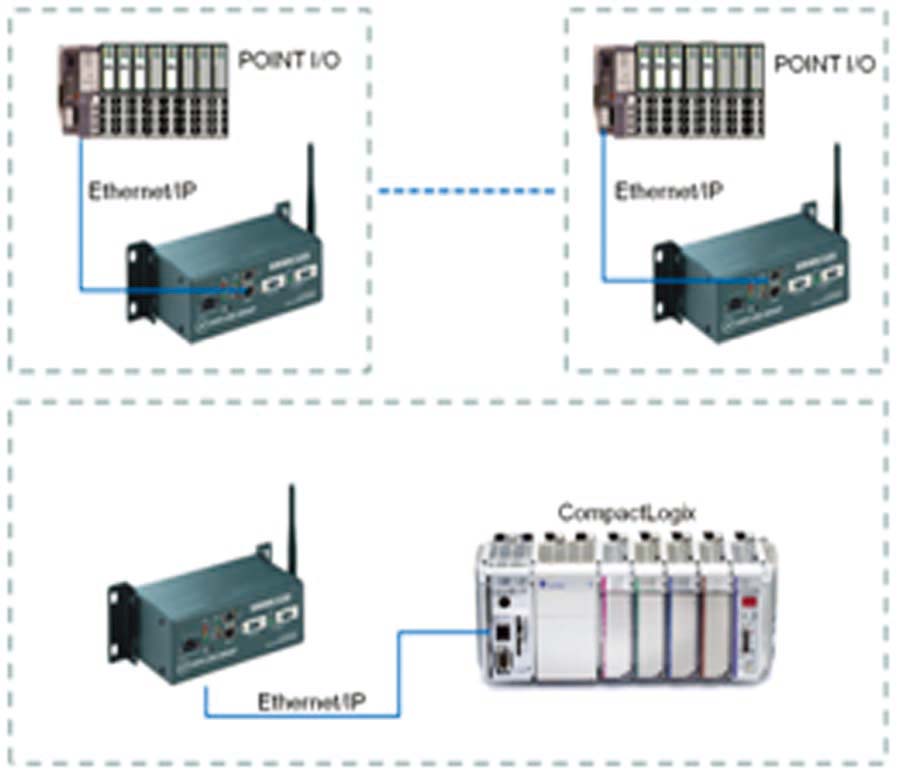

主控柜采用CompactLogix  PLC,小车上采用Point I/O

主控柜和小车上都采用SRM6320无线电台,分别配置成主从模式。

电台和PLC之间/电台和Point I/O之间都通过以太网接口相连接,采用EtherNet/IP通讯协议。

小车上的Point  I/O 模块可以根据实际情况调整配置,具有很高的性价比。

三、项目选型

该项目采用SRM6320产品
