小型矿井综合自动化信息系统

一、项目系统总述

某煤矿地处陕西省东南部，位于某某县城西北方向38km，行政区划隶属某某县管辖。海拔高度1100～1200米，年平均气温9.1℃，极端最低气温为－24℃，极端最高气温为38.9℃。平均风速1.76m/s，极端最大风速15.7 m/s。最大冻土深度146cm。地震基本烈度为6度。
矿井设计生产能力为120万吨。本矿为低瓦斯矿井，部分煤层属易自燃煤层，煤尘有爆炸危险性。
矿井初期建设井筒为主、副平硐和一采区回风斜井。
主平硐担任矿井煤炭运输、 辅助进风和安全出口任务。 主平硐内布置带宽1.2m的胶带输送机。
副平硐担任辅助运输及主要进风任务。设计采用无轨胶轮车辅助运输方式，井筒内无需安装设备。
前期井下硐室主要布置有井下中央变电所和井下消防材料库。
矿井主要设备有：主平硐和胶运下山带式输送机各一台。
两台隔爆对旋轴流式通风机（185kW、10kV），一用一备。
2台螺杆式空气压缩机，（110kW，380V）。

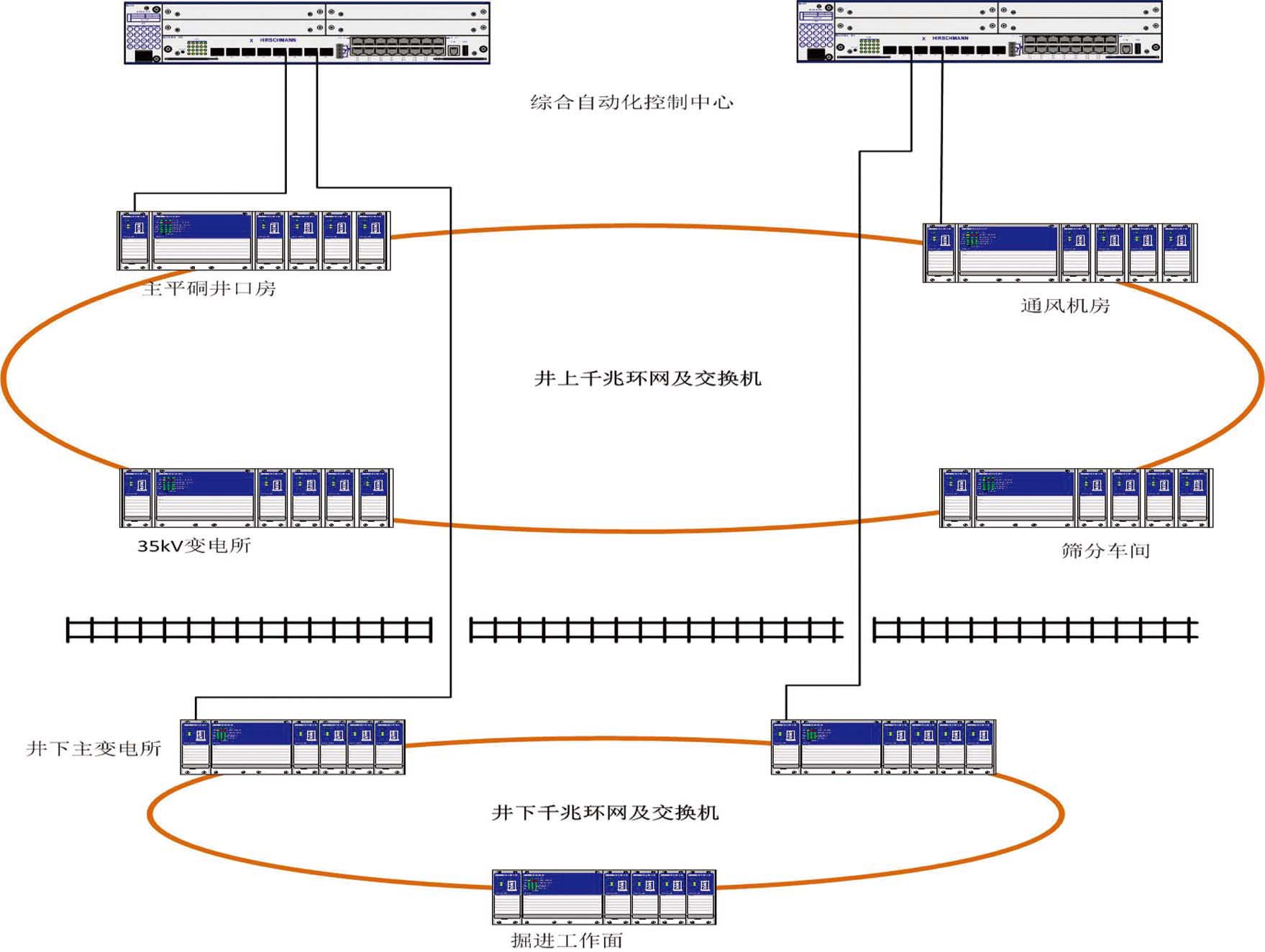

二、项目网络拓扑图

三、解决方案描述

工业以太网在调度中心机房设置2台环网核心交换机，每台提供不少于8个1000M光纤端口，  24个100M RJ45电口。在主平硐井口房、通风机房、35kV变电所、筛分车间等处设置不少于4台地面环网节点交换机。

每交换机提供不少于2个1000M光纤端口， 12个100M RJ45电口；井下主变电所、综采面皮带机头硐室、掘进工作面设置不少于3台井下防爆型环网节点交换机，每交换机提供不少于2个1000M光纤端口，12个100M RJ45电口。
管理网络核心交换机设置于调度中心机房， 采用模块式设计，提供不少于8个模块介质插槽，双引擎、双电源冗余设计，提供不少于12个1000M的光纤端口，48个1000M RJ45电口，同时连接行政交换机，通过VLAN管理划分、并接入行政网络。
根据矿井实际应用，行政网接入交换机通过地面光纤直接接入管理核心，通过VLAN管理实现各系统隔离，在核心交换机上采用三层网络技术实现可控的不同网段通信及路由管理。接入交换机设置于行政办公楼、宿舍楼、联合建筑及其他矿井地面建筑中，每台交换机配置1个1000M光纤端口，24个10/100/1000M RJ45电口。
