新疆庆华一期全厂网络平台解决方案

一、项目系统总述

庆华集团是中国西部地区一家集采矿、选矿、炼焦、煤化工、冶金和物流等产业为一体的大型独资民营企业集团。在十余年的发展历程中，庆华集团以科学发展观为统领，依托“雄厚的资源储备、科学的产业规划、完善的物流运营、蓬勃的科技研发和人性的管理文化”做强做大企业，取得了经济效益、社会效益和环境效益的长足发展。
本工程采用固定床气化的方法将煤经过气化产生合成气，再经过甲烷化处理，生产热值大于8000 kcal/m3的代用天然气（SNG）。规划规模为日产天然气1650万立方米，分四期建设，一期工程产能为日产412.5 万立方米。

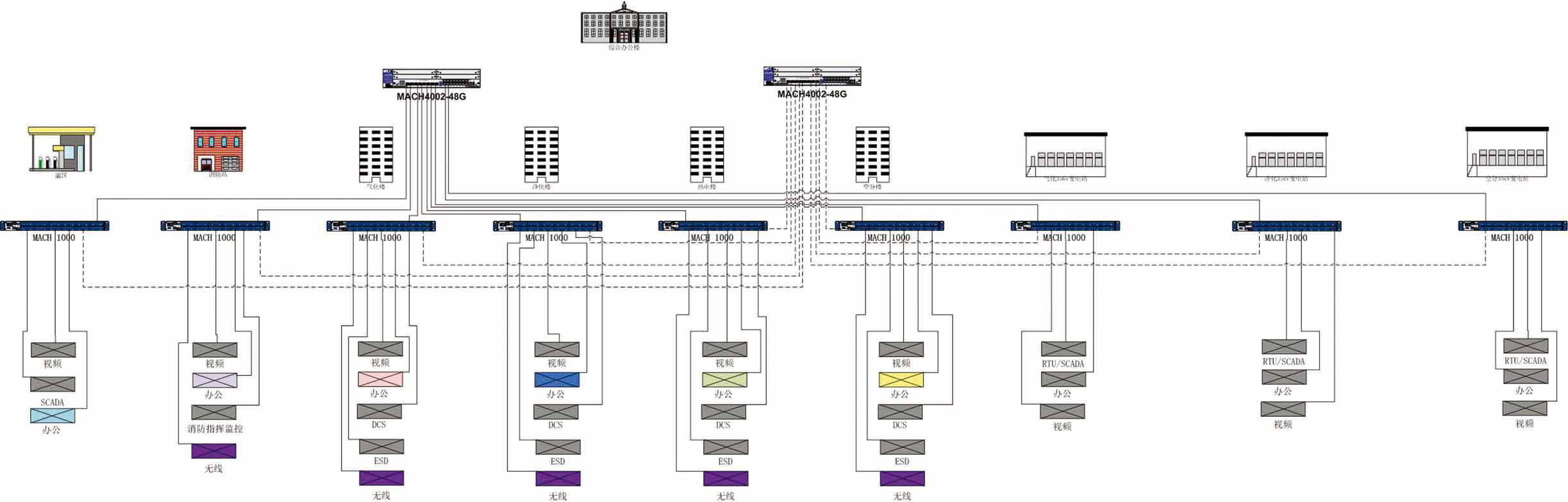

二、项目网络拓扑图

三、解决方案描述

如上图所示，本项目中采用了星型网络拓扑图，采用千兆做骨干，百兆到桌面的设计原则，将核心设计在净化综合办公楼宇内。
设置两台核心交换机，总控制室内放置了防火墙设备和出口路由器设备，各楼层放置一台接入交换机，根据实际的用户接入点进行，为了便于管理，在每个楼宇前设置了一台汇聚型的交换机，本项目共采用了核心交换机2 台，汇聚交换机14 台，接入交换机21 台。
