深圳抽水蓄能电站监控系统解决方案

一、项目系统总述

深圳抽水蓄能电站位于深圳市盐田区和龙岗区之间，距深圳市中心约20公里，距离香港、大亚湾核电站、岭澳核电站约25公里，处于广东的电力负荷中心。同时又是西电东送的落点和粤港电网的连接点。电站装机容量4×300MW，概算静态投资49.48亿元，动态投资59.79亿元，主体工程建设工期69个月。
深圳抽水蓄能电站枢纽工程主要由上水库、下水库、输水发电系统及地下厂房洞室群等辅助工程等组成。上水库主坝最大坝高55m，调节库容825万方，上库区位于盐田区北面的小三洲盆地内，占地面积约64万平方米；下水库由龙岗区己建的铜锣径水库进行扩容改建而成，主坝最大坝高50m，调节库容1625万方。下库区位于横岗街道铜锣径水库，占地面积99万平方米；上下库联络道路长10公里。该工程将建设四台30万千瓦的立轴单级可逆混流式机组，总装机容量120万千瓦，平均水头448m，电站以4回220kV出线分别接入深圳变电站和远丰变电站。电站调节性能为日调节，日调节满发时间为6.37h，事故备用满发时间为1h。电站年平均抽水用电量19.55亿千瓦时，平均年发电量15.11亿千瓦时。

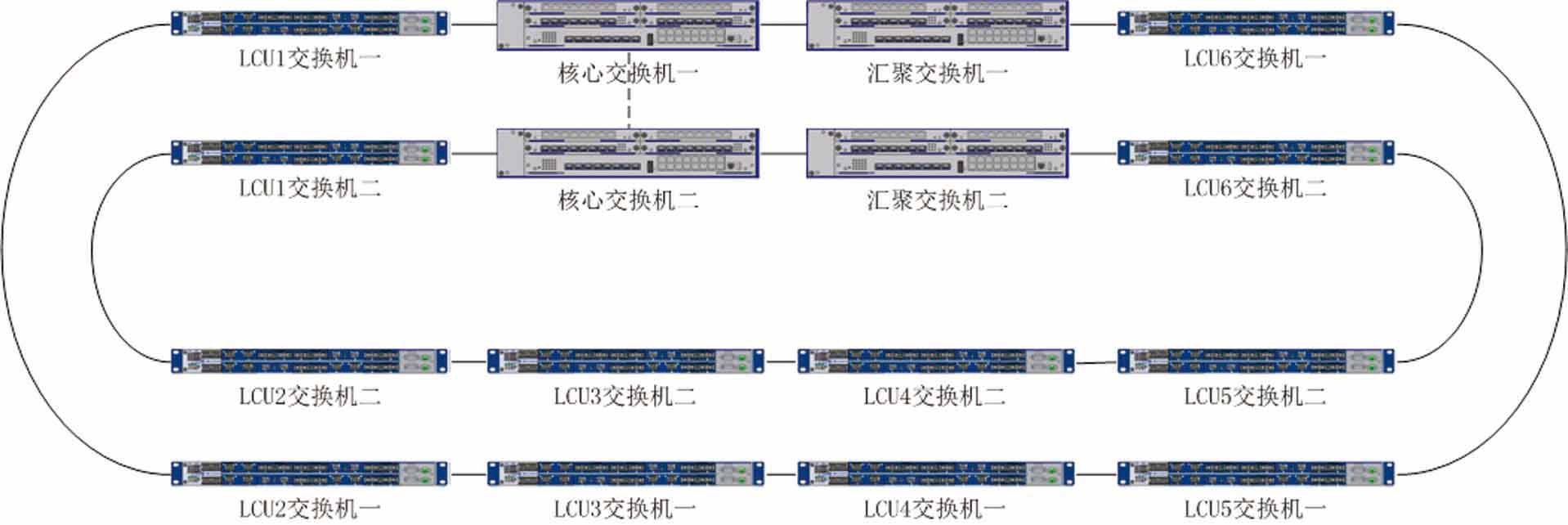

二、项目网络拓扑图

三、解决方案描述

监控系统采用100/1000Mbps光纤双环冗余以太网和现场总线作为监控网络， 使用双环形的网络结构， 不同环网间使用赫思曼私有的Network Coupling技术进行冗余连接，充分保证网络系统的设备冗余性。同时利用赫思曼交换机强大的流量管理和服务质量保证功能，根据不同应对带宽、实时性的要求进行灵活的配置和管理。搭配网络管理软件，可以帮助用户最快速的定位及分析各种网络故障。
根据项目行业的特殊性，使用变电站加强型交换机，同时满足电站发电、抽水等不同过程需求。 网络中所有设备都采用双重化配置，交换机与交换机之间通过1000M光纤互联，双环冗余功能，保证单链路故障时无影响，或单设备故障不影响其他站的通信。
