冶金堆取料机项目无线方案

一、项目方案总述：

      整个方案分为四部分，其中具有混均料场堆料机、混均料场取料机、C型料场重型卸料机、C型料场重型刮板机取料机组成，其中本方案着重描述关于卸料机控制数据部分的方案，其中对重型移动卸矿车的无线收发装置具有如下的要求：卸矿车电控箱与中控室之间的控制检测信号皆通过无线通讯方式进行控制写矿车电控箱反馈给中控室的信号有旋转编码器位置信号、  检测料堆高信号、机上除尘及洒水设备的主要工作状态和事故报警。

中控室对设备的操作指令有行走启停、走行速度设定、启停机上设备。

项目具体数据通过AB公司PLC的模拟量及数字量将料位设定点、步进距离点、定点堆料位置点、往复堆料起点位置点、往复堆料终止位置点及备用电两组、洒水运行点、定位完成点、水箱水位点、小车运行点、附属故障点、小车故障点、空压机运行故障点、卸料完成点、急停反馈点、远控优先点、除尘运转点。

整个料场区域为一个长方形的区域，对角线的距离不超过2公里，现场有4台相同的设备将负责卸料工作，运量将达到1500t/h.通过无线电台将各个信息点的数据传输至中心控制室中，与中心控制室之间的通过发射电台的以太网口用有线方式传输。

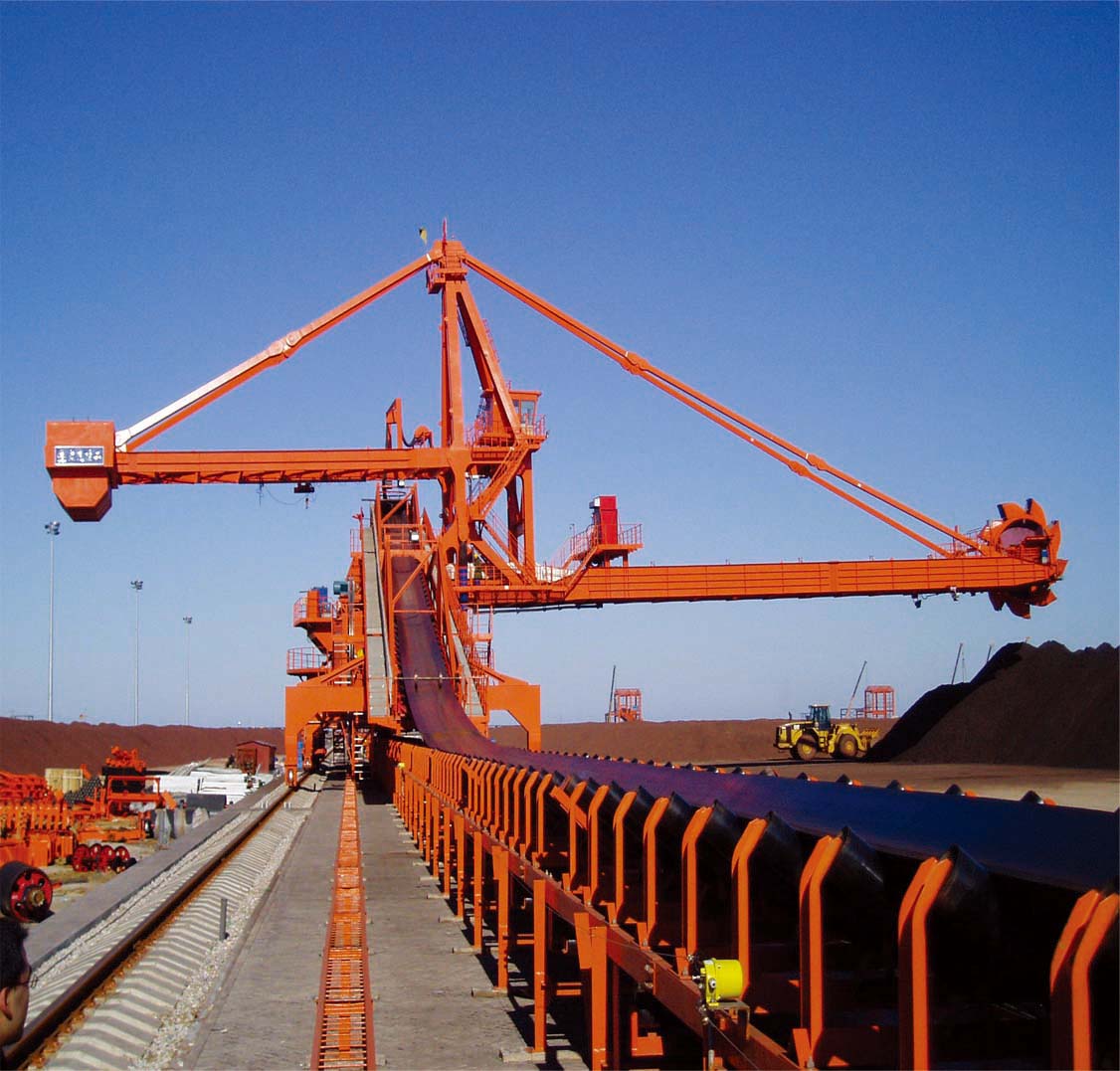

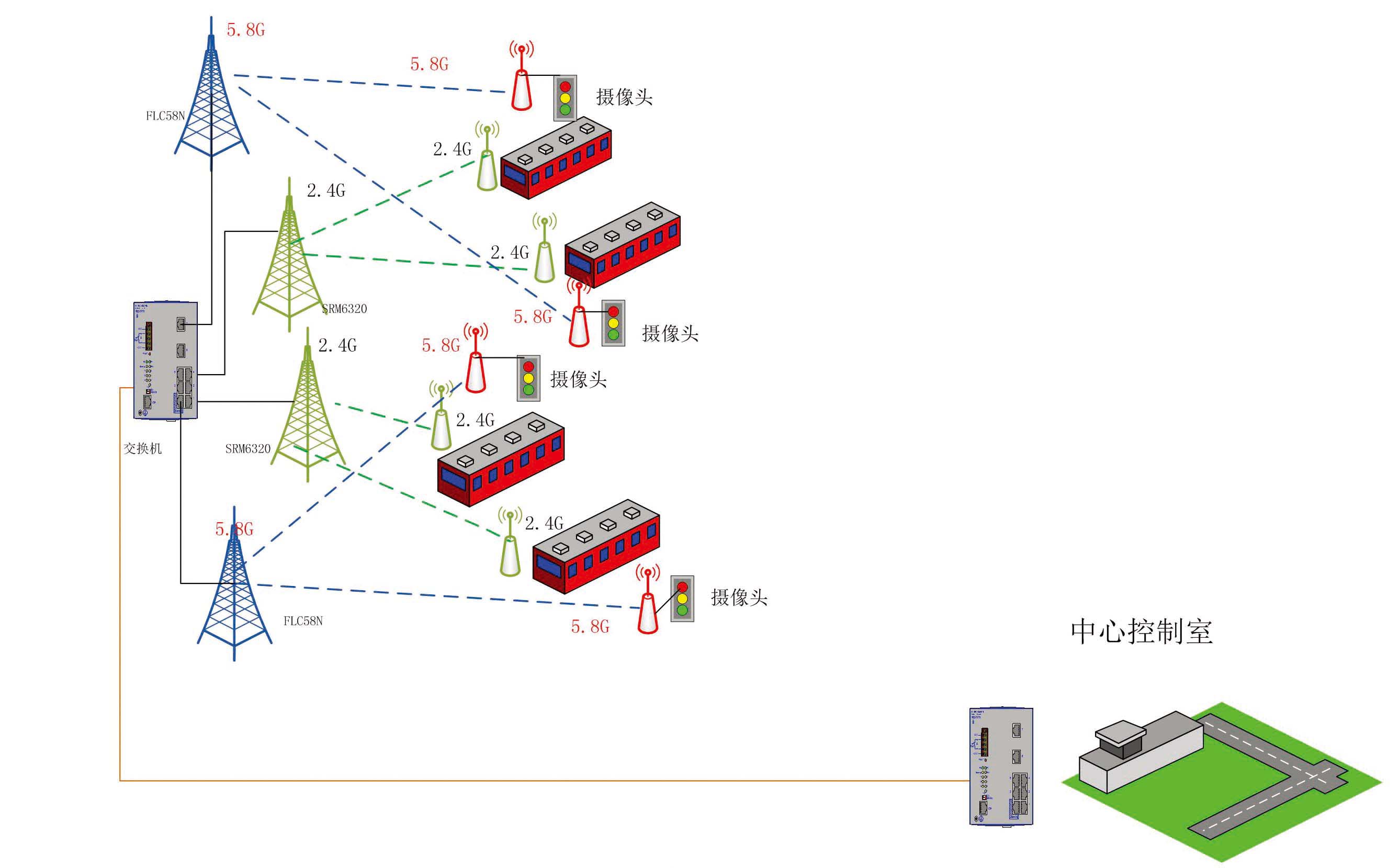

每台重型卸料机上均放置一台无线设备，作为接受设备同AB的PLC进行数据的通信。根据客户提供的信息，每个模拟量大约2字节左右，数据量大约3字节，每台卸料机中共有7个模拟量，12个数字量，因此整个设备区域考虑到支撑梁的遮挡干扰，采用两台设备作为发射器，与远程中心控制室通过光纤连接。

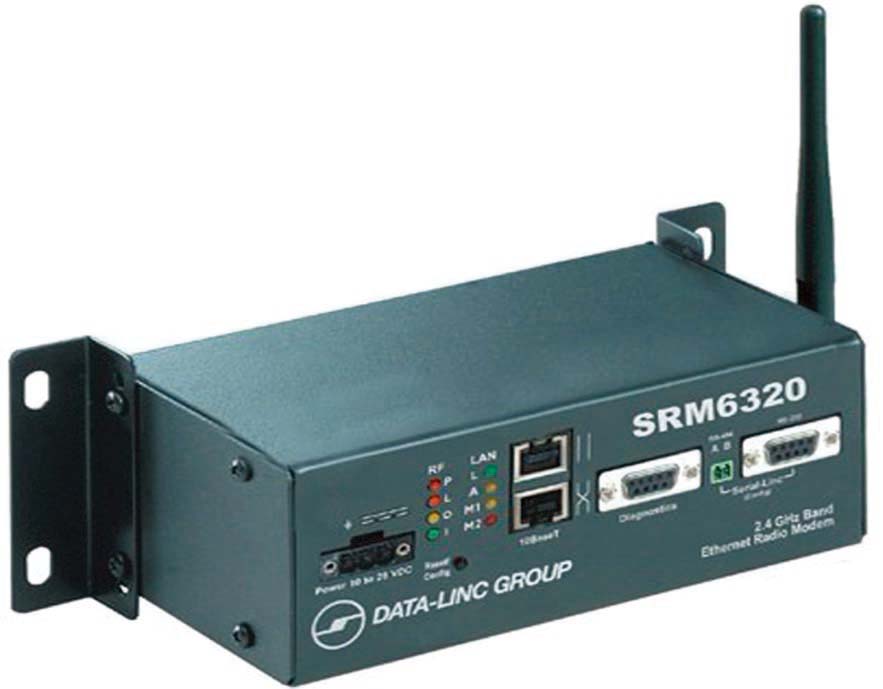

SRM6320跳频设备

● 接收机 ：
灵敏性：-107 dBm @ 10-4 raw BER
选择性：40 dB @ fc +/-230 KHz 和
60dB @ fc +/- 460 KHz
最大数据吞吐量：点对点方式 115Kbps (假设有效频率75%)
● 接口:
以太网络：一个 10baseT(UTP)接口，适用直连及交叉CAT5线
串口： RS232/RS485
诊断口：RS232
● 发射机:
无线输出功率：最大值500 mW (10 个程控步骤)
调制方式：跳频扩频技术, GFSK
无线数据传输速率：144Kbps - 188 Kbps
跳频方式：15 (使用者可选)
占用频宽：230KHz
校验方式：32 CRC 校验
无线加密：动态密钥

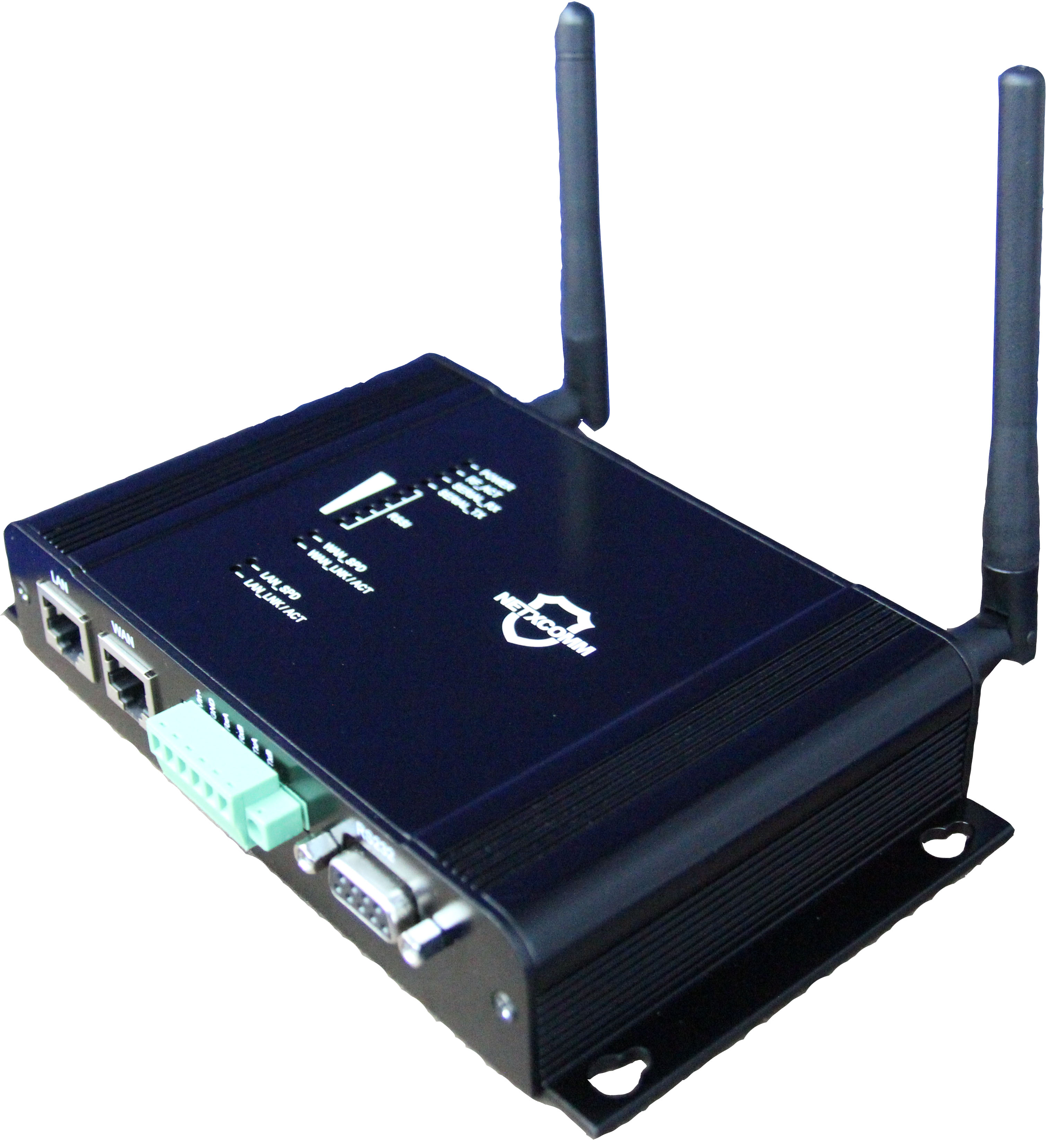

FLC58N直序扩频设备

● 高达300Mbps的连接传输速率
● 在802.11a, 5,10,20,40 MHz 频道中的高功率的回程
● ACL 的防火墙安全机制, 端口映射功能。
● 无线设备可设置为接入点、中继器、客户端/站、MESH模式 ,及用
户漫游模式。
● 串行接口 (RS232/RS485/RS422)
● 信号指示灯/ 天线阵列
● TDMA / WORP 保护
● 标准的 VLAN & QoS, Spanning Tree
● 双以太网端口(WAN/LAN)
● 适用于户外的工作温度(-40oC to +85oC)
● 可通过telnet远程管理
