巴西石油管道阴极保护项目实例

一、项目背景

巴西石油公司为保障石油管道免受侵蚀困扰，建立了管道阴极保护系统。由于石油管线众多，技术人员需要每周定期巡检，成本高昂且无法实时监控。

为了能够在线监控这些仪表数据，无线通信设备被引入现场，也因此建立了强大的数据库系统。通过所有这些数据能够提取出高质量的统计数据，有助于巴西石油做出相关管理决策。

因此，该项目安装了大约200台Data-Linc集团的SRM系列电台，帮助巴西石油在线不间断的访问这些数据。

二、项目方案

整个方案按照管线位置，划分为3个网络进行监控；

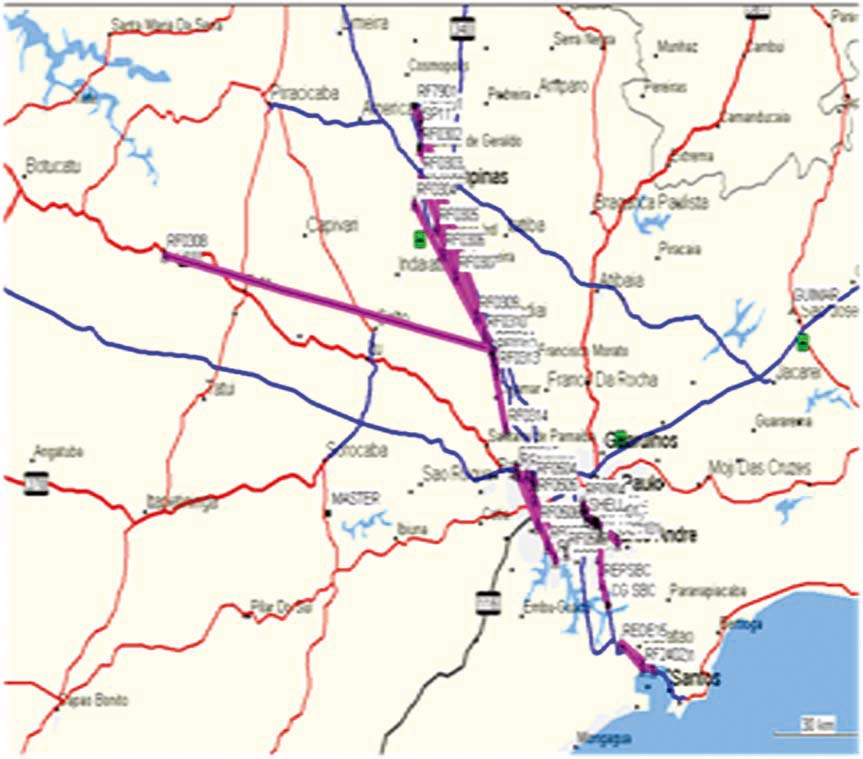

以网络1为例进行说明，该网络电台数量总数为70多台，占总数量36%。

该网络共划分为9个子网络进行管理；

链路长度大不相同，在图中几条链路长度分别为14.4公里， 6.75公里 和8.16公里；

项目管线多位于城市地区，电磁传输环境复杂，DATA-LINC集团对环境进行了详细勘察，制定了完整且切合实际的传输方案；

各个站点高度，天线均经过详细计算，有的站点塔高高达85米；

为适应传输环境，采用了多种天线类型，从5dbi全向天线到11dbi定向天线，根据各个站点情况各不相同。
