全厂信息系统(SIS)解决方案

一、项目系统总述

本工程拟设置全厂信息系统, 形成全厂统一的监控平台。全厂信息从功能上包括全厂管理信息系统(MIS)及全厂监控信息系统(SIS),热电厂、电石厂及建材厂分散控制系统(DCS)、网络等全部信息接入SIS的服务器中,使全厂信息共享,以实现全厂生产过程的统一管理,提高全厂安全、经济的运行。同时SIS为MIS提供所需的生产过程信息。实现全厂管理信息化,进一步实现数字化、网络化,全面提升全厂的自动化控制和信息管理水平。通过工业电视监视(保安系统)将热电厂、电石及建材厂DCS、工业电视、安防监控等图像、实时监控视频、GIS图像、GPS图像以及其他静态图像等在大屏幕显示系统上灵活进行显示,为指挥调度提供最直观可靠的图像数据。全面、直观、便捷的综合信息管理系统使管理层能够及时准确地了解生产情况、发现生产中的问题,实现生产过程管理信息的可视化、决策科学化,优化资源利用,降低工厂物耗能耗,提高生产管理的精细化水平,增强生产经营的盈利能力。

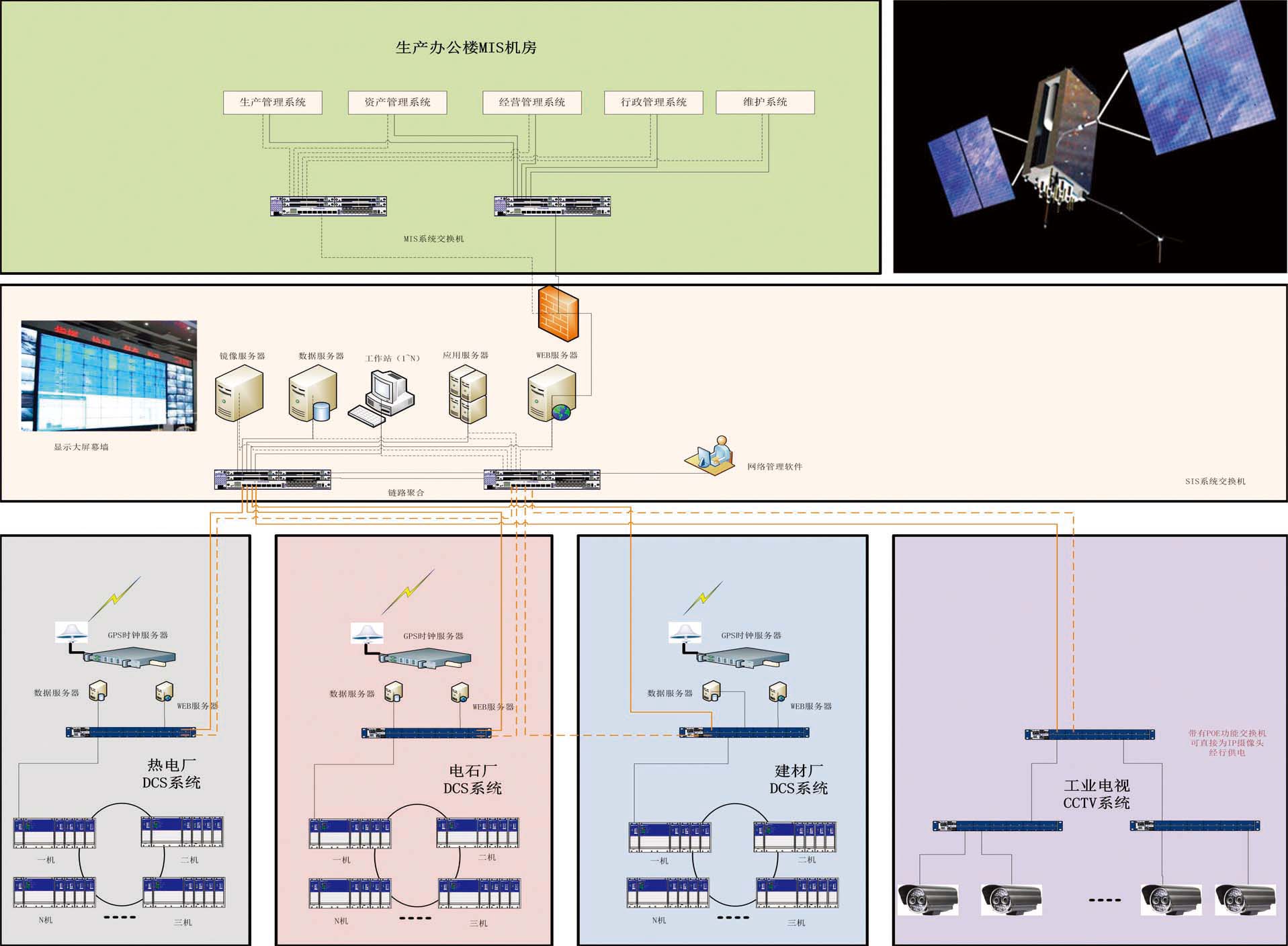

二、项目网络拓扑图

三、解决方案描述

厂内控制系统及控制装置各通过相应的接口站(带双卡,接口冗余)与SIS相连。这台接口计算机通过100M端口接入SIS网络。在该计算机上安装控制系统的接口软件和SIS过程实时数据库服务器的接口软件,使控制系统数据高速、安全地进入厂级过程实时数据库服务器。接口计算机拟选用安全、可靠、高性能的工业PC机,保证通过接口计算机交换信息不会降低SIS的性能,并在接口机与网络交换机之间设置硬件防火墙。

根据上述控制方式,本工程拟采用一套完整的全厂信息系统自动化控制网络实现全厂的管理和生产过程控制。自动化控制网络系统结构由厂级管理信息层、厂级监控信息层、以及由分散控制系统(DCS)监控网络等过程控制层组成,各系统通过通讯网络相连,构成自动化系统网络。
