动力厂厂用监控系统(ECMS)解决方案

一、项目系统总述

本工程动力车间拟新建2×50MW国产高压、抽凝式直接空冷汽轮机组和30MW国产高压、抽背式汽轮机组,4×470t/h国产、9.81MPa、540℃、无中间再热褐煤锅炉,并预留扩建的可能性。本工程动力车间主要为化工区提供蒸汽和电源,化工设备年利用小时数要求达到8000h以上,因此对动力车间的设备可靠性要求也较高,设备年利用小时数8000h以上。
采用发电机-变压器组、高低压厂用电源等电气设备的控制、监视和管理在ECMS实现,电动机的监测管理信息进入ECMS。电动机的控制仍由机组DCS实现。高低压厂用电源设备的正常控制在ECMS实现。在集控室设置ECMS操作员站,ECMS不与机组DCS通信。
动力站共设1个监控系统,网监控系统包括#1~#3 机及#1~#4 炉设备。每套监控系统双以太网冗余配置,每个系统设置1台电气操作员站、1台工程师站、2台网络服务器、2台通讯网关及一台网络打印机。公用系统通讯管理机跨接在系统的站控层。系统服务器包括实时数据库和历史数据库,用来存储监控系统信息量。
在保证系统性能各项指标的前提下,投标方的数据库容量应留有不小于30%的备用量。电气操作员站兼工程师站通过授权可进行电气设备的控制与操作、监视;同时也可以进行数据库、界面、报表等修改维护、进行操作流程预演,以及对运行人员的培训仿真等。

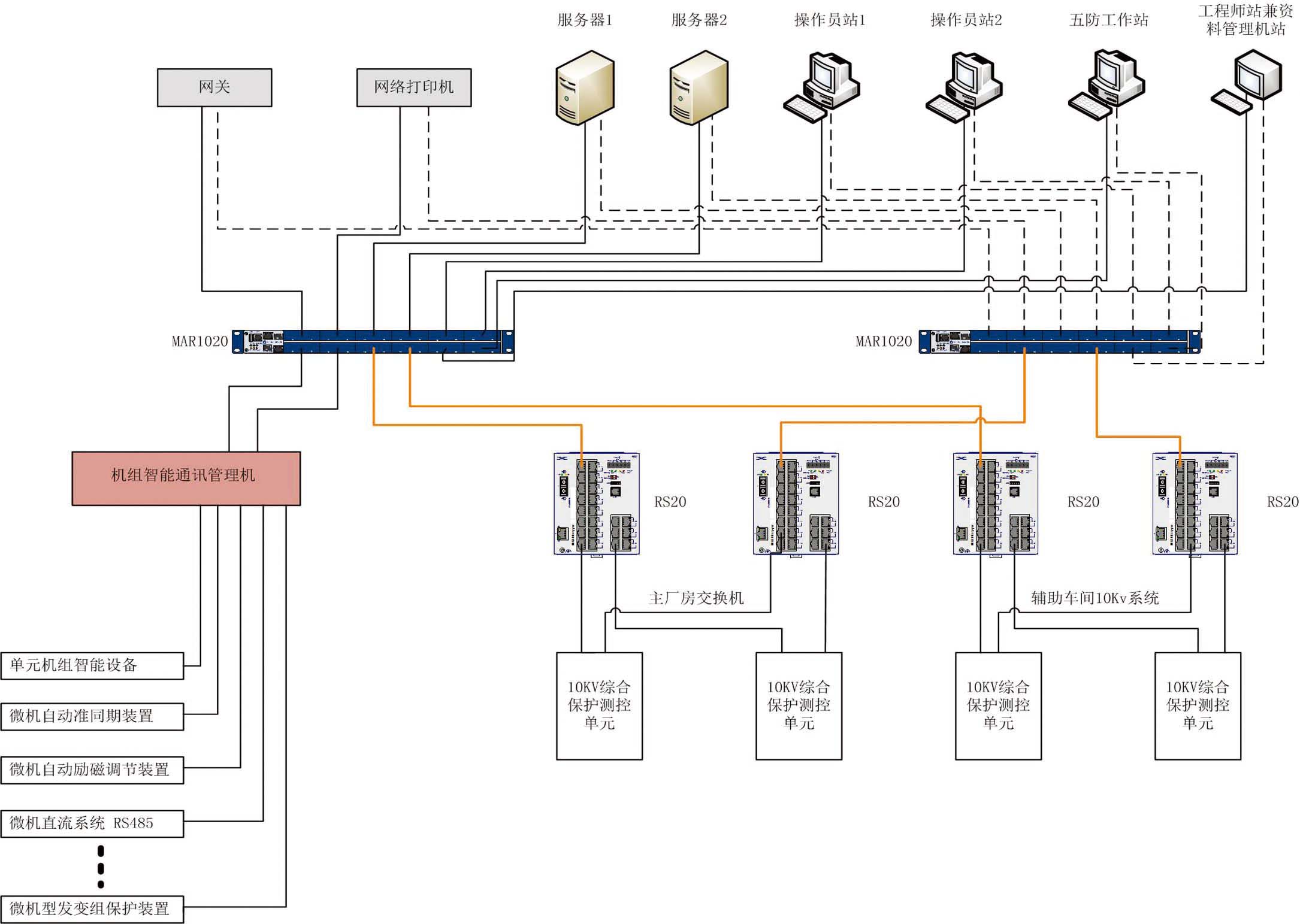

二、项目网络拓扑图

三、解决方案描述

间隔层采用现场总线。每套电气监控系统分别设置380V厂用电子系统、10kV厂用电子系统、机组智能设备管理子系统、除尘子系统。各子系统分别设置通讯管理机或通讯服务器。各通讯管理机接于电气主站层以太网。10kV和380V子系统间隔控制层的综合保护测控装置将保护、测量、控制、计量等信息量通过现场总线上传到通讯管理机,每个总线连接的设备不超过15个。10kVA段和B段设备不用同一条总线连接,380V A段和B段设备不用同一条总线连接。
