能源管理系统（EMS）解决方案

一、项目系统总述

本钢厂是我国特大型钢铁联合企业之一，着重盛产H型钢。项目新区通过能源中心建设，依托(管理系统，对能源生产、能源管理、能源调度进行扁平的一体化管理，统一煤气调度、优化煤气平衡、减少煤气放散、提高环保质量、降低吨钢能耗、提高劳动生产率和能源管理水平，使能源管理由事后的、粗放管理模式向事前的、精细化管理模式转变，实现了能源的稳定、安全、高效生产，从而使企业能源生产达到稳定供能、节能、环保的目的。

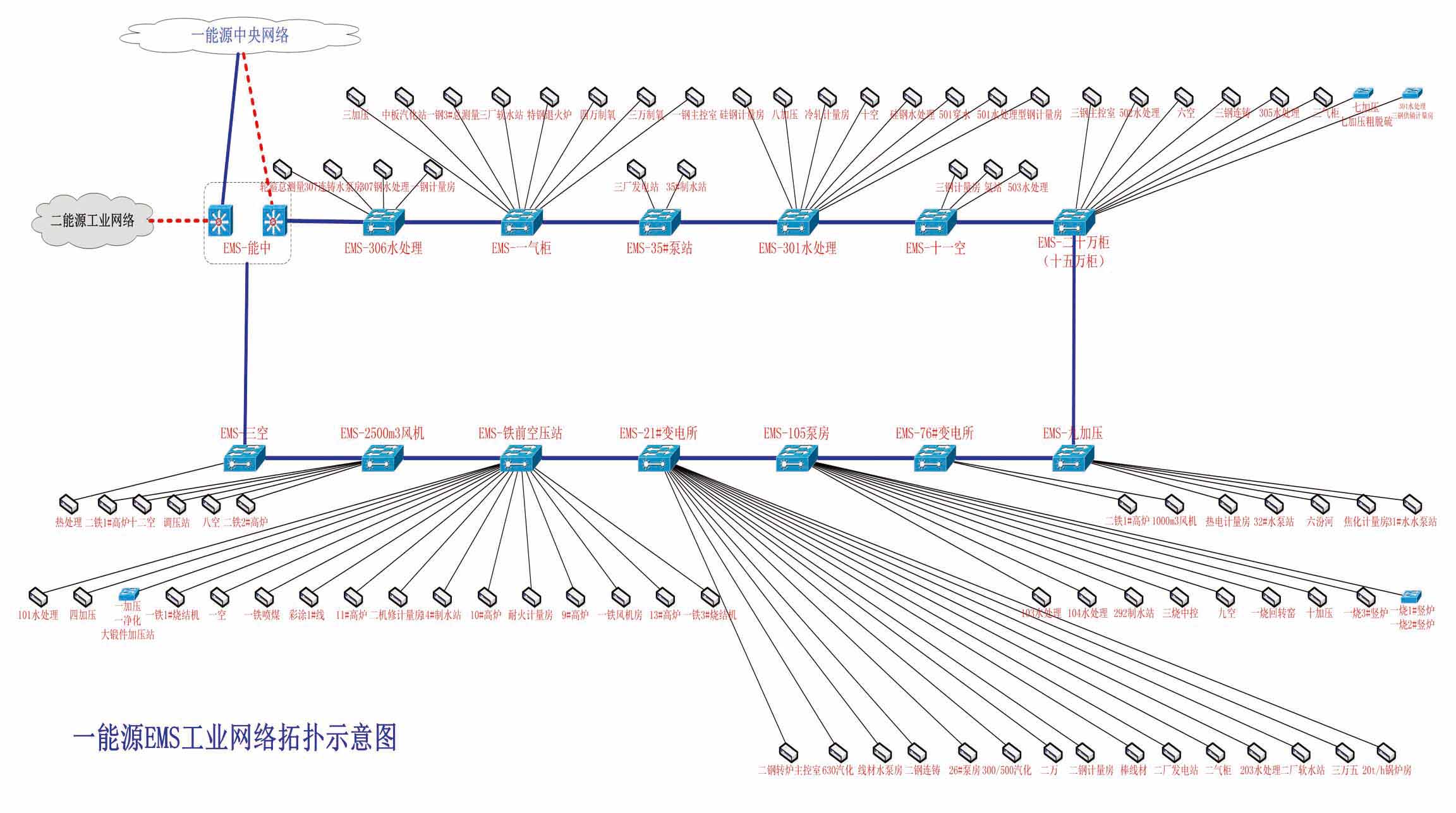

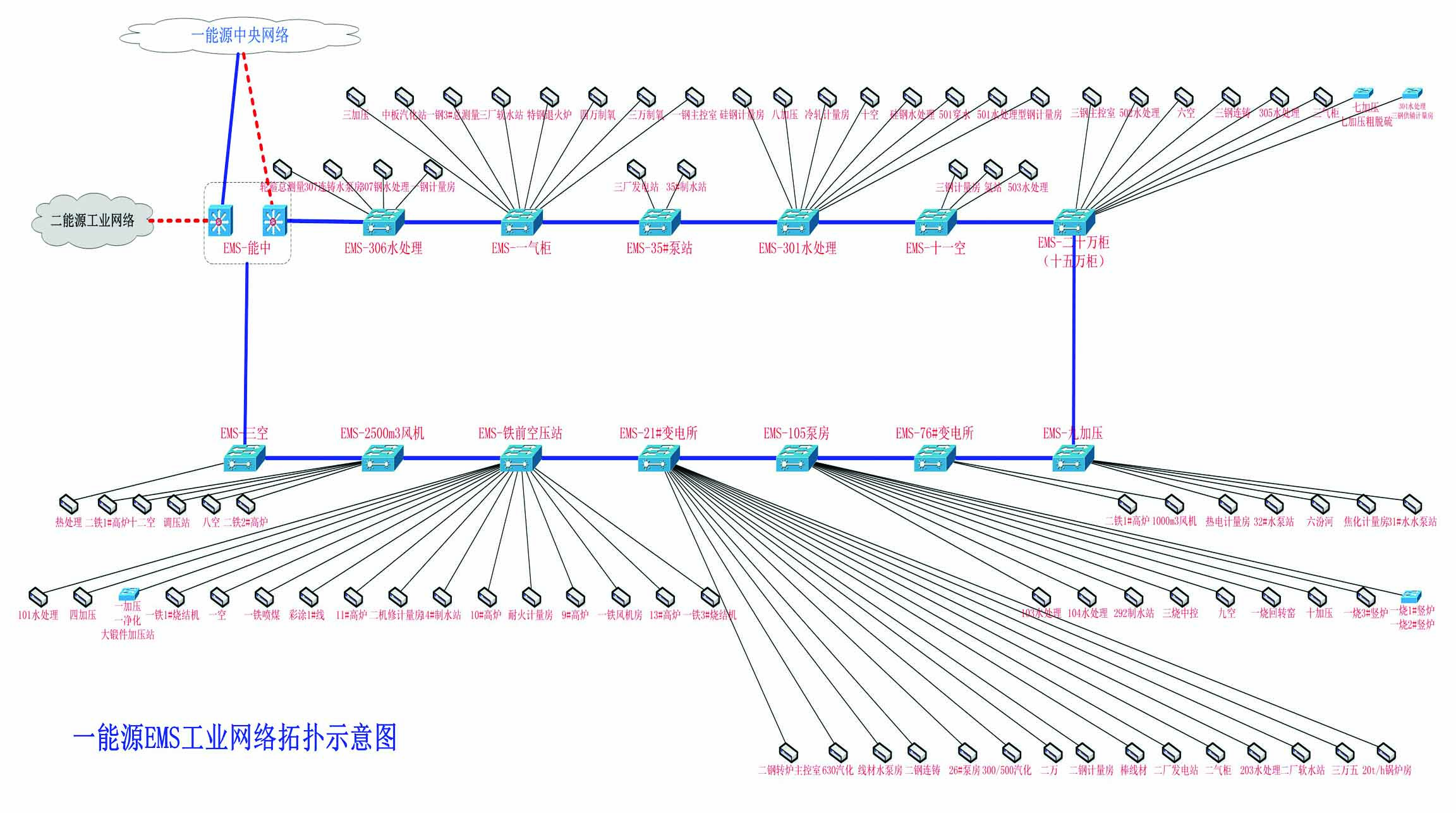

二、项目网络拓扑图

三、解决方案描述

本网络系统采用两台核心级骨干网交换机做为EMS中控室核心交换机，各个工艺车间，采用模块化交换机组成1000M骨干环网，实现链路的冗余，在任何一点的网络出现故障的情况下，自愈环网可以实现在50ms内切换到备用链路。整个公司的产能、调度、用能均由能源总厂通过能源中心来统一管理、统一调度、统一平衡；从系统的角度对能源系统的生产、输配、调度管理、运行操作、信息分析、人力资源利用、异常处理等全方位管理，以最少的人力、先进的手段、高效的体制、完备的信息实现安全稳定、经济平衡、优质环保的能源生产，并使能源管理始终服务于公司利益最大化.
为了确保最高的可靠性，工业级以太网交换机符合所有关于EMI、震动、粉尘、冲击、湿热等的相关工业指标。 它采用无风扇、低功耗设计， 可靠性高，MTBF在15年以上。
在网络管理方面，支持SNMP网管、SNMP TRAP、IGMP Snooping,支持故障自诊断功能。

在链路冗余方面，支持超级冗余环技术，网络故障时，恢复时间小于50ms,支持Stand-By主备切换等冗余方式，有效地规避了断线对网络的影响。
在数据安全性方面， 支持VLAN(虚拟局域网)子网划分，支持端口安全性端口访问控制，可安全隔离不同来源的数据。
