铁矿项目解决方案
一、项目系统总述
本铁矿项目铁矿石资源储量为1.73亿吨,矿区面积约4.23平方公里,采用地下开采方式,采矿方法选用分段空场及浅孔留矿嗣后充填法,2008年7月主、副井开工建设,2012年6月采选工程联合试运转,预计2014年投产。设计规模为年采选铁矿石300万吨,年产铁精矿75万吨,利用自动化控制及自动化操作站,遵循国家采矿安全法规要求.
本矿是省内冶金行业单井第一个年产300万吨铁矿石的项目, 是冶金行业省内目前最大的矿山。铁矿床特征为隐伏矿床,矿床内有北、南两条主矿带,铁矿石资源储量为1.73亿吨,平均品位TFe31.48%,mFe18.77%。矿山服务年限55年以上。项目总投资25250万美元。

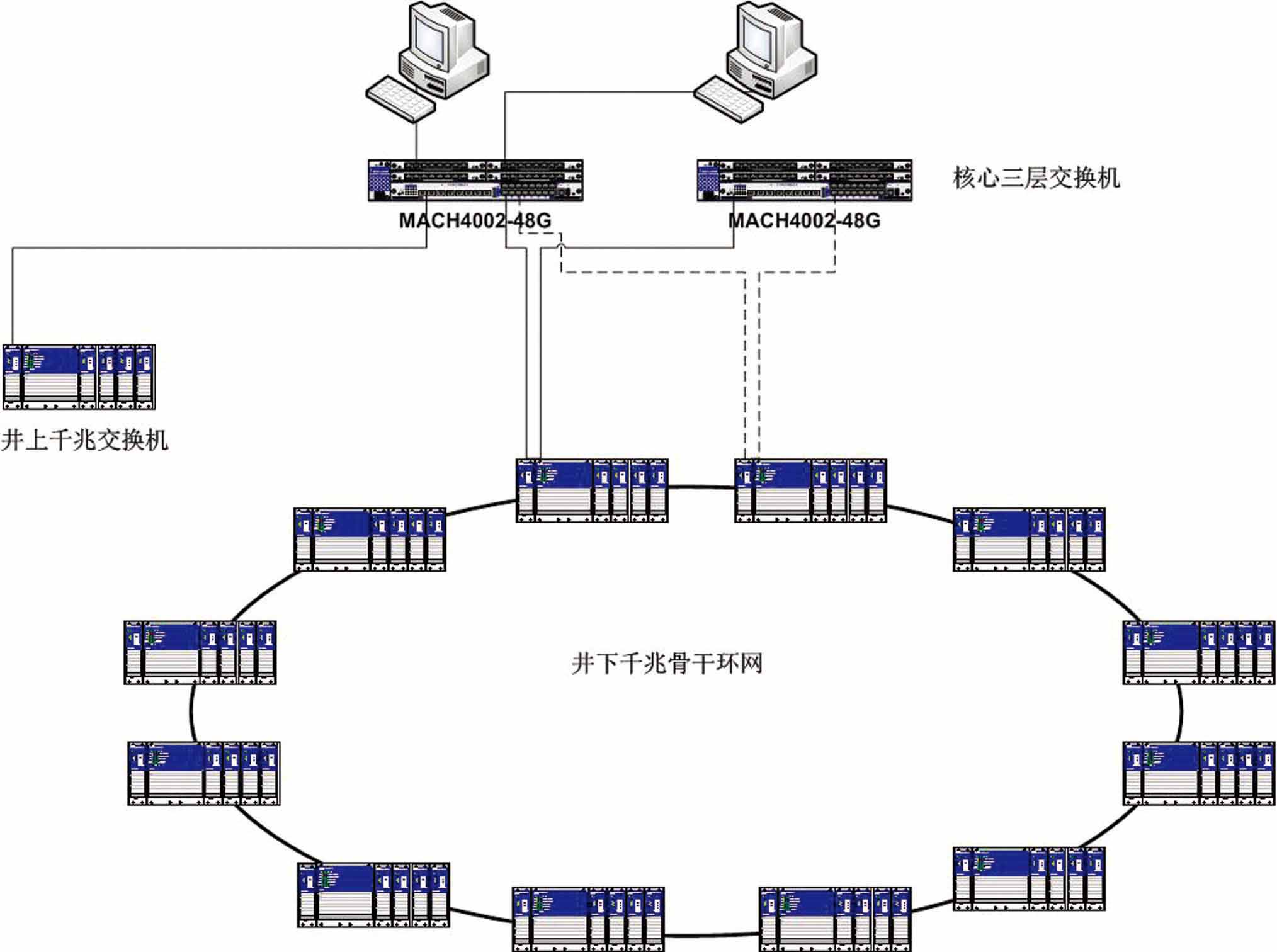

二、项目网络拓扑图
三、解决方案描述
根据国家要求,矿用井下设备均要满足国家电气安全防爆要求,因此在本项目中我们采用赫思曼通过国家防爆认证类型交换机,放置于井下各个系统。如上网络拓扑图所示,本项目采用私有的冗余环协议,有效抑制广播风暴、可保证环网自愈时间小于50ms,是数据安全、可靠传输的最佳选择。
本项目采用千兆单模光纤做骨干环,百兆以太网数据到终端设备,接入交换机到核心交换机采用双链路上传,核心设有两台交换机,实现一主一备,冗余功能。每台井下交换机均安装于具有隔爆认证的防爆箱体内部。
